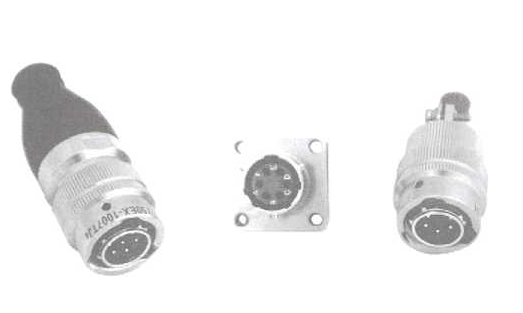

产品简介
*符合GJB598A-96 (MIL-DTL-26482H) I系列
*卡口式快速连接
*端接形式为焊接
*插座安装有法兰盘式、电缆式.穿墙式.螺帽拼紧式
等多种形式
*五键位具有盲插功能
*插头.插座既可装针又可装孔
*等效于JY系列.YB系列、YL系列.MS系列
*广泛应用于航空.航天、航海.电力等电子及电气设备之间的连接
主要技术性能
机械性能
l 壳体：铝合金.铜合金、不锈钢
l 镀层：屏蔽镀层：铝壳体电镀镍.化学镀镍、喷砂化学镀镍,铜化学镀镍.不锈钢钝化
非屏蔽镀层：阳极化发黑.阳极化军绿
l 绝缘体：热固性塑料
l 接触件：铜合金镀金
l 正弦振动：10~ 2000Hz加速度147m/s²
l 碰撞：加速度392 m/s²
l 冲击：加速度980m/s²
l 使用寿命：插拔500次
电气性能
l 接触件接触电阻及额定电流
接触件代号 | 插针配合直径(mm) | 电流(A) | 接触电阻(mΩ) |
Φ0.6 | 1 | 25 | |
22 | Φ0.8 | 3 | 12.5 |
20 | Φ1 .02 | 7.5 | 5 |
16 | Φ1.59 | 13 | 3 |
Φ2.0 | 20 | 1.5 | |
12 | Φ2.39 | 25 | 1 .5 |
l 工作电压(交流有效值)
高度 | 使用等级I | 使用等级Ⅱ |
海平面 | 600V | 1000V |
21336m | 300V | 450V |
l 耐电压｛交流有效值)
高度 | 耐电压 | ||
使用等级I | 使用等级Ⅱ | 使用等级Ⅲ | |
海平面 | 1500V | 2300V | 800V |
21336m | 375V | 500V | 250V |
