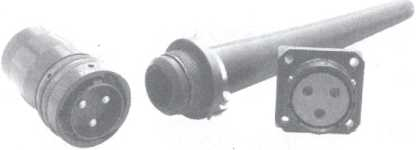

产品简介
*符合GJB-101A-97《耐环境快速分离小圆形电连接器总规范》
*卡口式快速连接
*插座安装方式有方盘式、螺母紧固式及穿墙式等
*接触件为焊接式
*壳体有屏蔽和非屏蔽等防护处理层
*适用于大电流电源系列的连接
主要技术性能
机械性能
l 振动：振频为10Hz—2000Hz,加速度196m/s²
l 冲击：加速度980.7m/s²
l 碰撞：392m/s²
l 机械寿命：500次
环境性能
l 工作温度：-55°C~+125°C
l 相对湿度：温度40°C 士2°C时达90%~95%
l 工作气压:101.33KPa~1.33Pa
l 气密性：不大于4.6x 10²Pa • cm³/s
电气性能
l 耐电压：
条件 | 耐电压 |
海平面 | 2300V |
21336m (4.39KPa) | 375V |
l 绝缘电阻：不小于5000MΩ
l 触件规格：
接触件规格mm | 额定工作电流A | 接触电阻mΩ | 焊线杯内径mm |
Φ2.0 | 20 | ≤1.5 | Φ2.5 |
Φ2.5 | 25 | ≤1.5 | Φ2.5 |
Φ3.0 | 40 | ≤1.0 | Φ)3 |
Φ3.5 | 50 | ≤1.0 | Φ3.5 |
Φ4.0 | 60 | ≤1.0 | Φ4.5 |
Φ5 | 75 | ≤0.7 | Φ6 |
Φ6 | 90 | ≤0.7 | Φ6 5 |
Φ7 | 100 | ≤0.5 | Φ7.3 |
Φ8 | 130 | ≤0.5 | Φ8.5 |
Φ9 | 150 | ≤0.4 | Φ8 |
Φ10 | 200 | ≤0.4 | Φ10 |
Φ12 | 250 | ≤0.3 | Φ12 |
Φ15 | 400 | ≤0.3 | Φ15 |
Φ17 | 600 | ≤0.3 | Φ19 |
