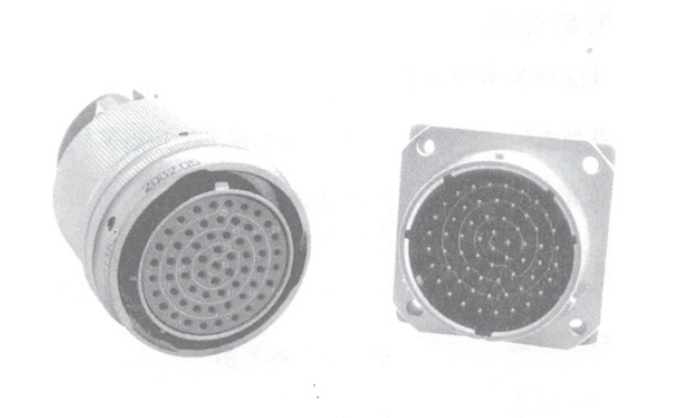

产品简介
符合GJB1O1A-97《耐环境快速分离小圆形电连接器总规范》
*卡口式快速连接.体积小、重量轻
*插座安装方式有方盘式、螺母紧固式及穿墙式等
*接触件为焊接式
*壳体有屏蔽和非屏蔽等防护处理层
*应用于战略战术系统.电子对抗系统.野外作业电能.通讯 信号连接系统.航天航空航海通讯和测试跟踪系统，计算机系统 邮电铁路指挥系统.进口医疗仪器设备等电能、电讯信号的连接。
主要技术性能
机械性能
l 振动：振频为10Hz-2000Hz.加速度196m/s²
l 冲击：加速度980.7m/s²
l 碰撞：392m/s²
l 机械寿命:500次
环境性能
l 工作温度：—55°C~+125°C
l 相对湿度：温度40°C±2°C时达90%-95%
l 工作气压:101.33KPa ~ 1.33Pa
l 气密性：不大于4.6x 10²Pa • cm³/s
电气性能
l 额定工作电压和耐电压：
条件 | 额定工作电压(V) | 耐电压(V) | ||
使用等级I | 使用等级Ⅱ | 使用等级I | 使用等级Ⅱ | |
海平面 | 300V | 600V | 800V | 1500V |
21336m | 100V | 300V | 250V | 375V |
注：除0807. 0810. 1010为使用等级I外，其余为使用等级Ⅱ。
l 绝缘电阻：不小于3000MΩ
l 触件规格：
接触件规格mm | 额定工作电流A | 接触电阻mΩ | 焊线杯内径mm |
Φ0.8 | 3 | ≤7 | Φ1 |
Φ1 | 5 | ≤5 | Φ1.3 |
Φ1.5 | 10 | ≤3 | Φ1.7 |
Φ2.5 | 25 | ≤1.5 | Φ2.5 |
l 当多接触件同时工作时.其额定电流下降率如下:
实际通电接触偶数 | 1~10 | 11~20 | 21~30 | 31~50 | 51~80 | >80 |
额定电流下降率％ | 0 | 10 | 20 | 30 | 40 | 50 |
