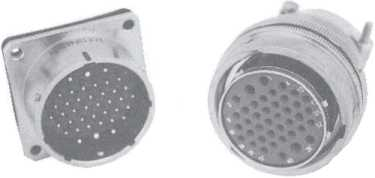

产品简介
在XC型接点排列基础上，保持各项电气性能不变，压缩孔位间距，在同等芯数的情况下比 XC型体积小，重量轻；该系列产品接点密度等效于MIL-C-26482系列 I。
*卡口式快速连接系统操作方便，连接牢靠，抗振耐冲。
*五键定位具有盲插和防错插功能。
*为避免外形相同的连接器间的误插，有五种键位可供选择。
*高可靠的双曲面线簧插孔使连接器插拔柔和，接触电阻小。
*插头插座端接方式为焊接。
*插头、插座既可装针,也可装孔。
主要技术性能
机械性能：
l 壳体：高强度铝合金、耐腐蚀的不锈钢
屏蔽镀层：镀锌彩虹或军绿色钝化、化学镀镍不锈钢
钝化非屏蔽镀层：阳极化着黑色
l 绝缘体：热固性材料
l 封线体和密封圈：硅橡胶
l 接触件：
材料：铜合金
镀层：镀金
l 振动：频率10~2000Hz 加速度：196m/s²
l 冲击：加速度980m/s²
l 恒加速度：980n/s²
l 机械寿命：1000次
环境性能：
l 使用温度：-55°C~+200°C
l 相对湿度：40°C时，达95%
l 耐盐雾：化学镀镍、镀锌96h
不锈钢钝化1000h
l 工作高度：30000m
电连接器还具有良好的防潮湿.防盐雾、防霉菌、防淋雨、防沙尘等性能。
电气性能：
l 接触件接触电阻及额定电流
接插件规格 mm | 接触电阻 mΩ | 额定电流 A | 焊线筒内径 mm |
Φ1.0 | ≤5 | 5 | Φ1.3 |
Φ1.5 | ≤2.5 | 10 | Φ1.8 |
Φ2.0 | ≤1 .25 | 20 | Φ2.5 |
Φ3.0 | ≤0.75 | 40 | Φ3,0 |
l 额定电压及耐电压
工作环境 | 额定电压 V | 耐电压 V | 绝缘电阻 MΩ |
常温状态 | 500 | ≥1500 | ≥5000 |
湿热状态 | 500 | ≥1125 | ≥100 |
低气压条件 (IkPa) | 250 | ≥300 | ----- |
l 外壳间电连续性
铝合金外壳≤5.0mΩ,钢外壳≤15mΩ
