产品简介

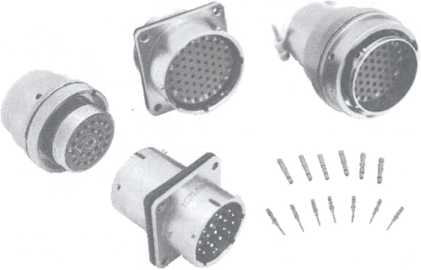

这款电连接器采用卡口式快速连接，双曲面线簧插孔，压接、焊接、印制板焊接多种端接方式，具有多种插头插座结构形式及镀层。五键定位具有盲插和防错插功能，广泛应用于航空、航天、舰船等各类军事领域。符合国军标GJB 2889标准。
主要技术性能
普通型及穿墙密封转接座：
l 壳体：高强度铝合金耐腐蚀的不锈钢
l 壳体镀层：
屏蔽镀层：镀锌军绿或镀锌彩虹色钝化、化学镀镍
不锈钢钝化非屏蔽镀层：阳极化着黑色
l 绝缘体：热固性材料
l 封线体和密封圈：硅橡胶材料
l 接触件：铜合金镀银或镀金
玻璃烧结方盘密封插座：
l 壳体：碳钢
l 壳体镀层：电镀镍
l 绝缘体：玻璃体
l 接触件：铁合金镀镍或镀金
机械性能：
l 振动：频率10〜2000Hz加速度：196m/s²
l 冲击：加速度980m/s²
l 恒加速度：980m/s²
l 机械寿命：1000次
环境性能：
l 使用温度：-55°C~+200°C
l 相对湿度：40°C时，达95%
l 耐盐雾：化学镀镍、镀锌96h
不锈钢钝化1000h
l 工作高度：30000m
l 气密性
穿墙密封转接座:压差5O.7kPa，漏率＜46Pacm³/s
玻璃烧结气密型:压差152 kPa，漏率＜0.1Pacm³/s
电连接器还具有良好的防潮湿、防霉菌、防淋雨、防沙尘等性能。
电气性能:
l 触件接触电阻及额定电流
规格 mm | 普通型 接触电阻 mΩ | 穿墙密封 接触电阻 mΩ | 方盘密封 接触电阻 mΩ | 额定电流 A |
Φ1 .0 | ≤5 | ≤10 | ≤15 | 5 |
Φ1.5 | ≤2.5 | ≤5 | ≤7.5 | 10 |
Φ2.0 | ≤1.25 | ≤2.5 | ≤3,75 | 20 |
Φ3.0 | ≤0.75 | ≤1.5 | ≤2.25 | 40 |
l 额定电压及耐电压
工作环境 | 密封电连接器 | 普通型电连接器 | ||
额定电压 V | 耐电压 V | 额定电压 V | 耐电压 V | |
常温状态 | 500 | 1500 | 500 | 1500 |
湿热状态 | 500 | 750 | 500 | 1125 |
低气压条件 (1kPa) | 150 | 300 | 250 | 300 |
l 绝缘电阻：MΩ
工作等级 | 标准条件 | 高温 | 湿热 |
绝缘电阻 | ≥25000 | ≥1000 | ≥100 |
l 外壳间电连续性
铝合金外壳≤5.0mΩ
钢外壳≤15mΩ
