MCX系列射频同轴连接器

  产品说明

MCX 系列连接器设计于二十世纪八十年代。它的内导体直径和绝缘体外径与SMB系列连接器相同，但MCX系列连接器的插头外径比SMB系列要小30%，所以MCX 系列连接器有更小的体积，更轻的重量。它用在连接器的重量和体积的要求比较高的场合。推入式连接方式使得连接器的连接与分离非常迅速，缩短了连接器的安装时间。

MCX系列连接器可以适配包括半刚电缆和软电缆等多种电缆，连接可靠，寿命长。

MCX 系列连接器采用推入式的连接方式，在频率达到6GHz 时仍然具有良好的电性能。MCX 系列连接器主要应用于板对板的连接和电缆连接。

产品标准:GJB 681A-2002   CECC22220

 应用范围

1.天线

2.GPS 系统

3.基站应用

4.电缆组件

5.电器元件

6.仪器仪表

7.传动系统

8.无线通信系统

9.电信系统

 技术参数

电参数

l 特性阻抗50Ω

l 极限频率6GHz

l 驻波比1.1+0.02f(GHz) For RG316/

l 插入损耗0.250×√f(GHz)

l 耐电压750V / 50 Hz

l 绝缘电阻≥1000MΩ

l 接触电阻：中心导体≤5mΩ ， 外导体≤1mΩ

机械参数：

l 插入力≤25N

l 拔出力：8-20N

l 接触保持力≥10N

l 插拔次数≥500次

 产品类别

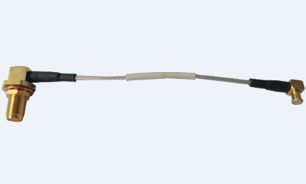

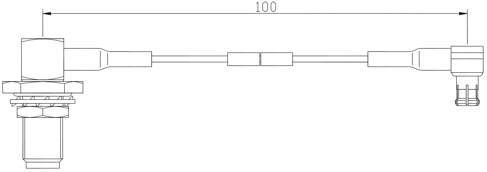

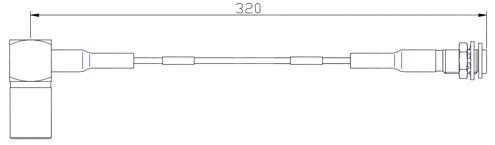

SMB-KW316D/DTOSX-KY316DY-320MM

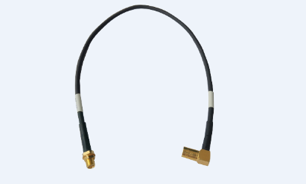

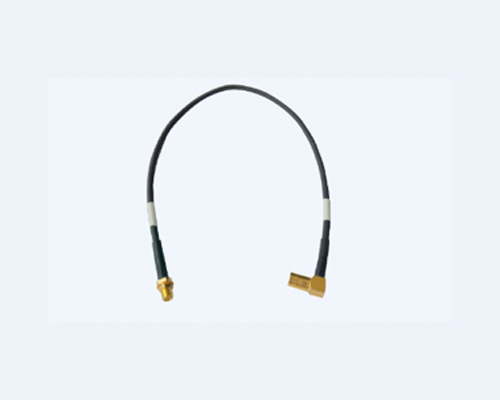

JSMA(M)-KWY2C/OSX-JW2-100MM

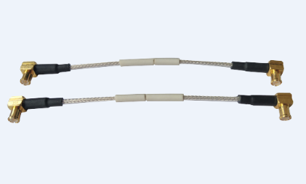

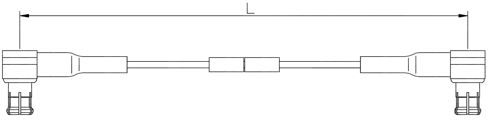

OSX-JW2/OSX-JW2-L
