产品介绍

 AISG系列电连接器芯数范围从3芯到8芯，连接方式有螺纹式、焊接式（针孔的连接方式）、压接式和PCB式,接触件镀金。此系列连接器能防止电磁干扰，保护级别为IP67,通用AMPHENOLDE C091系列和BINDER的423系列.符合DIN45326及IEC60130-9标准。

 应用范围

产品主要应用于工业控制、数据处理设备，测试和医疗仪器，通信、网络设备，测试以及户外或航海等场合。目前产品正被广泛应用于3G/4G网络。

产品标准：DIN45326及IEC60130-9

 主要特性

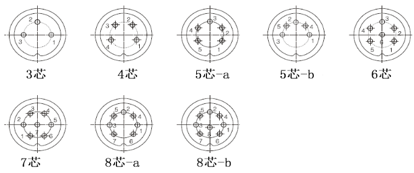

产品型谱

电气性能

l  额定电压：250V

l  耐 电 压：3芯、4芯、5芯a、6芯、7芯a：1500V ，5芯b、7芯b、8芯：1200V

l  测试电压：3芯、4芯、5芯a、6芯、7芯a：980V ，5芯b、8芯：670V

l  额定电流：5A/ +40℃

l  接触电阻：3芯、4芯、5芯a、5芯b、6芯：GB/T5095.2试验2a ，

             7芯a、7芯b、8芯：＜5mΩ

l  绝缘电阻：3芯、4芯、5芯a、5芯b、6芯：GB/T5095.2试验3a

             7芯a、7芯b、8芯：≥1000MΩ

机械性能

l  机械寿命：3芯、4芯、5芯a、5芯b、6芯：GB/T5095.5 ，

             7芯a、7芯b、8芯：500次

环境性能

l  工作温度:3芯、4芯、5芯a、5芯b、6芯：GB/T5095.6试验11d ，

            7芯a、7芯b、8芯：-40℃～+125℃

 型号命名

An-TKaFGYN - 1

A：系列号，AISG

n：型谱序号

T：T--插头  Z--插座

K：内导体类型，K--插孔  J--插针

a：接触件数目

F：安装方式，W--自由安装  Y--螺母安装  F--法兰安装

G：内导体镀层，G镀金  A 镀银

Y：端接方式，G焊线式  Y压接式  D PCB式

N：外壳镀层，N外壳镀镍S外壳镀三元合金F外壳喷氟碳T 外壳镀化学镍

1：流水号（同类型产品因尺寸或外观的不同，则以不同的流水号表示）

 产品类别示例

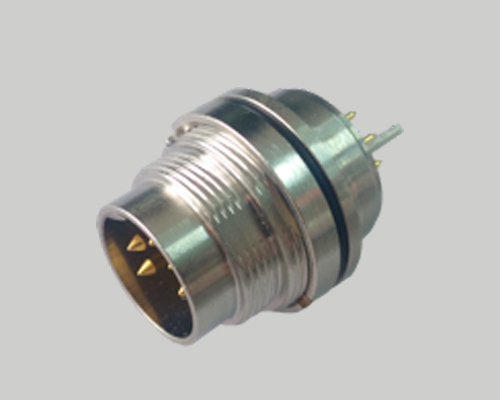

1.螺母安装

A8b-ZJ5YGDN
