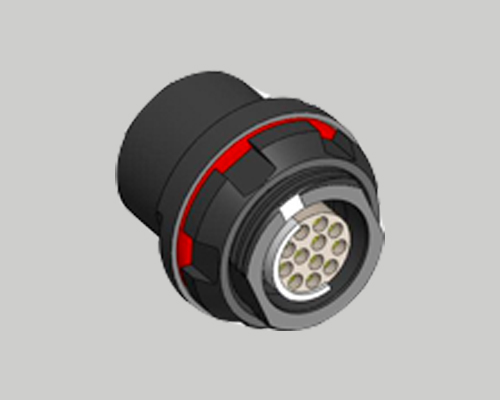

F系列微圆形高密度电连接器
产品说明
F系列微圆形高密度电连接器结构为直式推拉自锁结构，该系列连接器具有快速插拔、高密度、体积小、盲插及耐环境等特点，特别适合于高密度安装、相对狭小的空间安装及使用旋转方式插合分离困难的场合，被广泛应用于军、民领域的电台设备、医疗设备、测试检测设备、音频视频设备、数据采集、工业控制等场合的直流或交流电路的电气连接。
技术参数
机械性能：
l 机械寿命：1000次；
l 振 动：频率10～2000Hz,加速度147m/s2，≤1μs瞬断；
l 冲 击：加速度：490m/s2，≤1μs瞬断；
环境性能：
l 工作温度：-55℃～+200℃；
l 相对湿度：40℃时，达95%；
l 插座符合IP68防护等级；
l 盐 雾：96h；
电气性能：
l 接触件规格Φ0.7mm、接触电阻12.5mΩ、绝缘电阻：常温5000MΩ、焊线杯直径0.75mm、最大导线规格0.15mm226AWG
l 介质耐压：
工作 条件I：海平面V,AC：1000 ；21336m高度V，AC：250
工作 条件Ⅱ：海平面V,AC：875 ；21336m高度V，AC：225
工作 条件Ⅲ：海平面V,AC：725 ；21336m高度V，AC：175

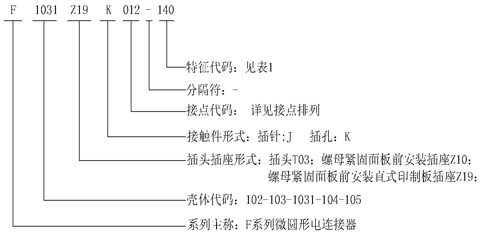

连接器的型号及命名
表1
特征代码 | 端接形式 | 标识颜色 | 镀层种类 | 定位形式 | |
Z10 | Z14、Z19、T03 | ||||
139 | 130 | 焊接 | 红色 | 自然色铬 | 单定位 |
149 | 140 | 焊接 | 白色 | 黑色铬 | 单定位 |
239 | 230 | 焊接 | 红色 | 自然色铬 | 双定位 |
249 | 240 | 焊接 | 白色 | 黑色铬 | 双定位 |
接点排列：
A B
节点排列 | 壳体代码 | 接点代码 | 接点 数量 | 接点 直径mm | 额定电流 A | |
插座装孔 | 插头装针 | |||||
A向 | B向 | |||||
|
| 1031 | 012 | 12 | 0.7 | 3 |
|
| 105 | 012 | 27 | 0.7 | 2.2 |
连接器外形尺寸：
未注尺寸公差按GB/T 1804-m级（单位为：毫米）

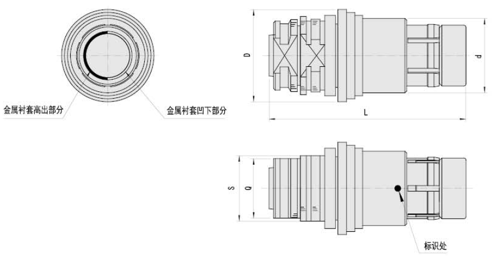

1.自由端连接器外形尺寸（T03插头）：
表2
壳体号 | D | d | L | S | Q | 出口直径 |
1031 | Φ15.5 | Φ12.5 | 33.3 | 11 | 10 | Φ6.2 |
105 | Φ21.3 | Φ18 | 42.9 | 16 | 15 | Φ10 |

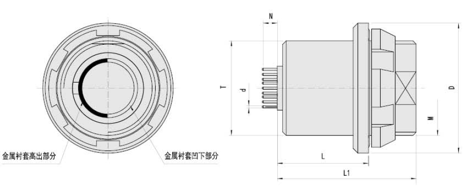

2.固定端连接器外形尺寸（Z19插座）：
表3
壳体号 | 接触件规格 | d | N | M | T | D | L | L1 |
1031 | Φ0.7 | Φ0.5 | 2.54 | 14×1 | Φ14 | Φ19 | 13.2 | 19.6 |
105 | Φ0.7 | Φ0.5 | 2.54 | 20×1 | Φ21 | Φ27 | 17.5 | 26.6 |

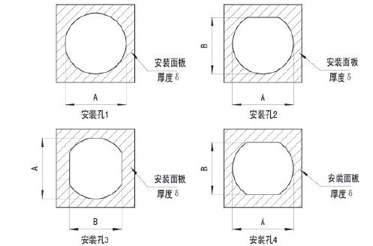

3.Z19插座安装开孔尺寸：
表4
壳体号 | A | B | δ | 安装孔形式 |
1031 | Φ14.1 | 12.1 | 3 | 安装孔3 |
105 | Φ20.1 | 19 | 5 | 安装孔2 |

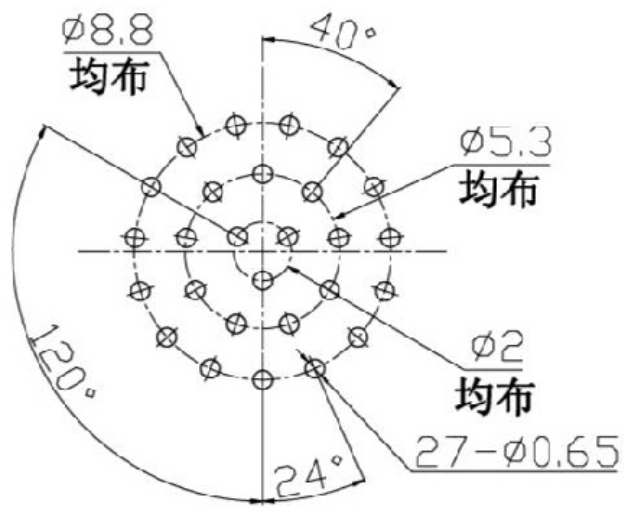

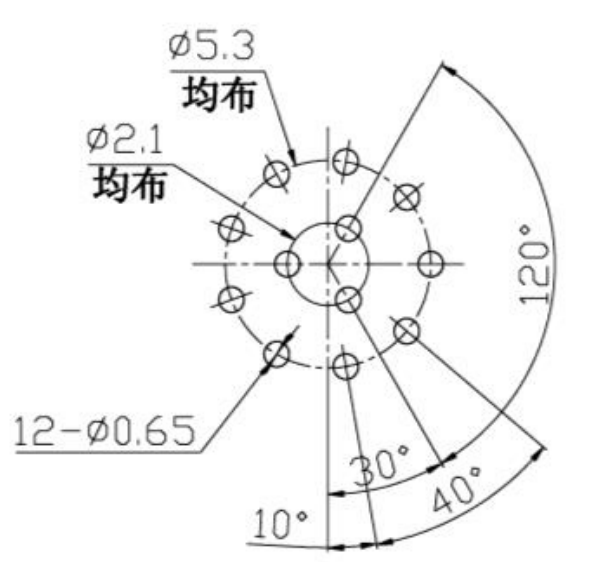

4.PCB板开孔图（装孔插座印制板开孔尺寸，未注公差±0.05）
F1031 | 012
|
F105 | 102
|
电缆组件外形尺寸：
F1031T03J012-140/F1031T03J012-140-L（直-直)：

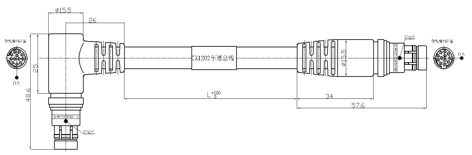

F1031T03J012-140-W/F1031T03J012-140-L（右-直):

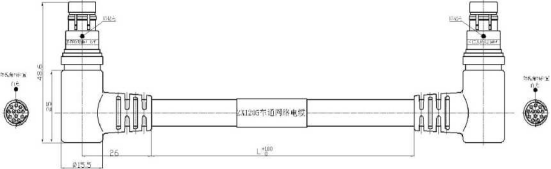

F1031T03J012-140-W/F1031T03J012-140-W-L（左-右):
